玻璃圈圈

随着人们对生活的要求越来越高，钢化玻璃应运而生，出现在生活的不同角落：家中的门窗的玻璃、汽车玻璃，艺术玻璃等等很多都是使用的钢化玻璃。

那钢化玻璃与普通玻璃的区别在哪里呢？钢化玻璃又有什么样的特性？今天给大家科普一下！

什么是钢化玻璃？钢化玻璃和普通玻璃有什么不一样？

钢化玻璃是经热处理之后的玻璃，其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态。

钢化玻璃的承载能力大约是普通玻璃的五倍，但像其他种类的玻璃一样，在受到诸如碰撞，刮擦之类的外力影响时会破碎。钢化玻璃的边缘是对外力最敏感和最薄弱的部分，当钢化玻璃破碎时，会发出巨大的响声，碎片会并呈颗粒状并四处散落。钢化玻璃的碎片不会有明显锐角。而普通玻璃破碎后会形成锋利的碎片并可能造成严重的伤害。

钢化玻璃为什么会有自爆的情况发生？

钢化玻璃制品在运输，搬运过程或是使用中由于受外力的影响，有一定几率自爆破碎。钢化玻璃表面存在压应力，而内部存在张应力，一旦因为外力影响产生局部破损时，会发生应力释放，导致的结果就是钢化玻璃破碎。

这是为什么？自爆和温度之间又有怎样的联系？我们来做一个钢化玻璃的极限高温测试。

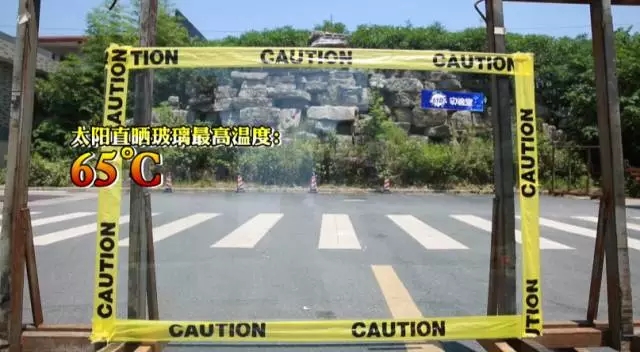

三伏天，太阳直晒玻璃最高温度在65℃左右。

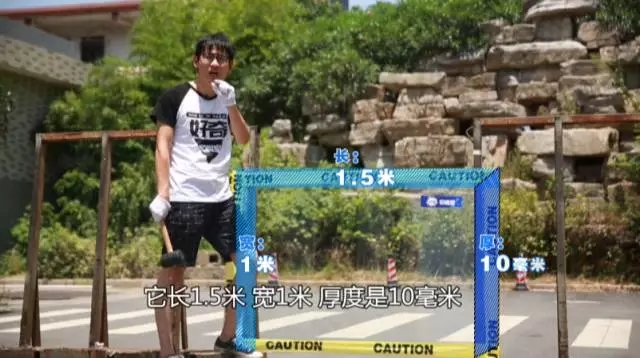

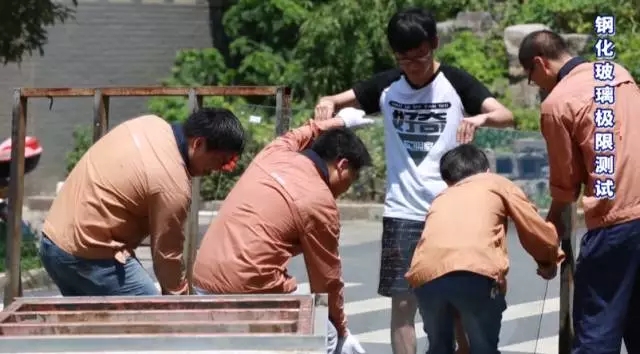

我们实验用的是经过检验合格的钢化玻璃，长1.5米，宽1米，厚10毫米，通常写字楼的幕墙用的也都是这类厚度的钢化玻璃。

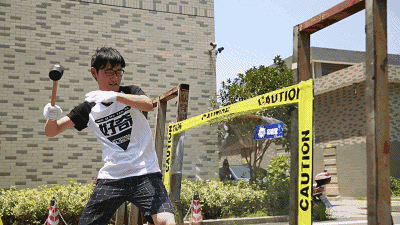

大史先用锤子猛敲了几下钢化玻璃，玻璃完好无损。

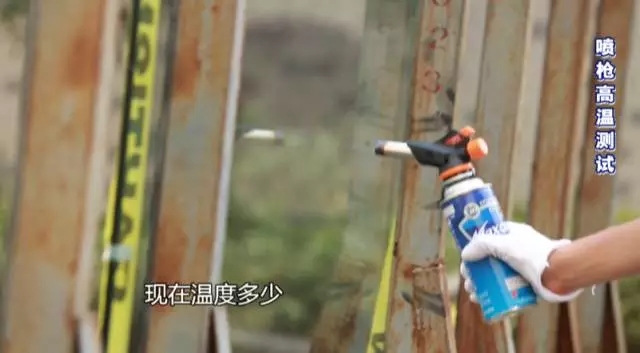

接下来开始用喷枪烤玻璃

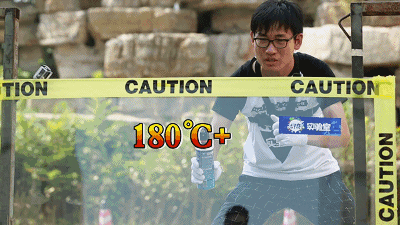

温度上升到180℃时虽然看不到火焰的情况，但是一阵阵的热浪冲着大史扑过去。

钢化玻璃在大史的喷枪下面已经烤了10多分钟，玻璃温度也到了300℃，但是玻璃一点问题都没有。

热成像仪记录到的最高温度有301℃，已经完全超过了平时太阳照射的温度。

 这也就说明，太阳暴晒不会让钢化玻璃自爆

那么对于钢化玻璃自爆，还有一种说法是室外艳阳高照，室内开着空调凉风嗖嗖，一冷一热交替所导致。

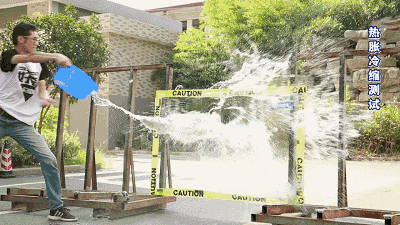

大史继续烤这块玻璃，再用凉水直接往上泼。

300℃高温状态下，钢化玻璃急遇凉水只是冒了一点烟，也没有发生爆裂。

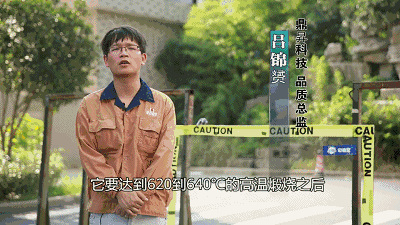

鼎昇科技品质总监吕锦赟说，钢化玻璃要经过钢化炉高温，达到620到640℃的高温煅烧之后出来再进行急剧降冷，经过特殊的工艺处理，一般的温度是不会导致钢化玻璃自爆的。

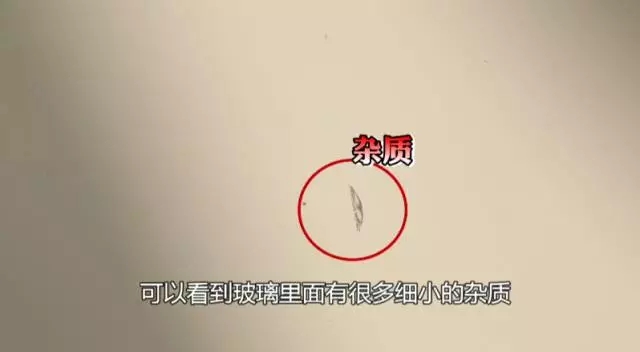

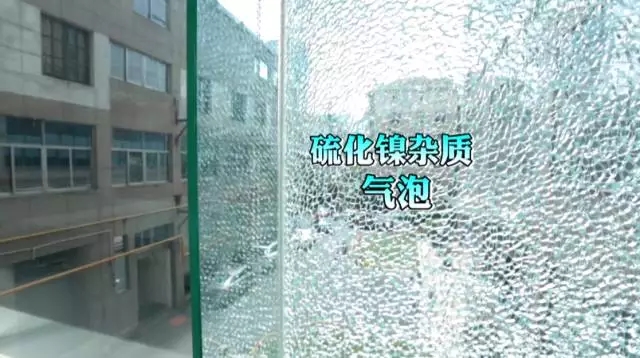

钢化玻璃自爆的根本原因取决于原片，因为原片的本身含有杂质— —硫化镍，杂质和气泡越多，自爆率就越高。

下面用价格比较便宜，有明显杂质的低品质钢化玻璃继续实验

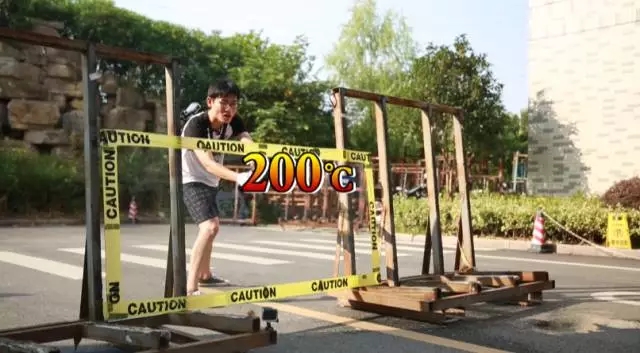

钢化玻璃温度升高了200℃，用凉水泼向玻璃

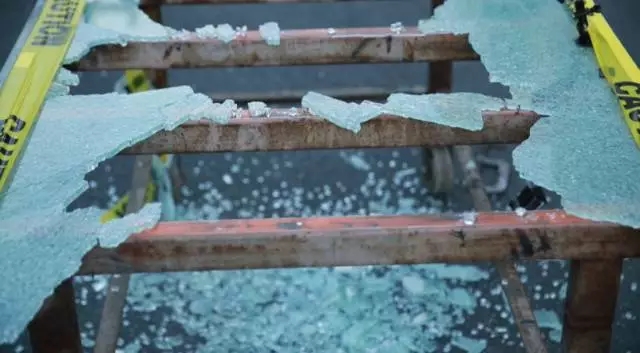

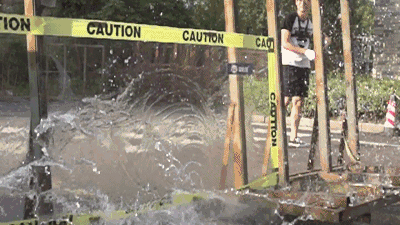

当凉水沾到玻璃，不到2秒的时间，整块玻璃破裂，瘫塌在一地。

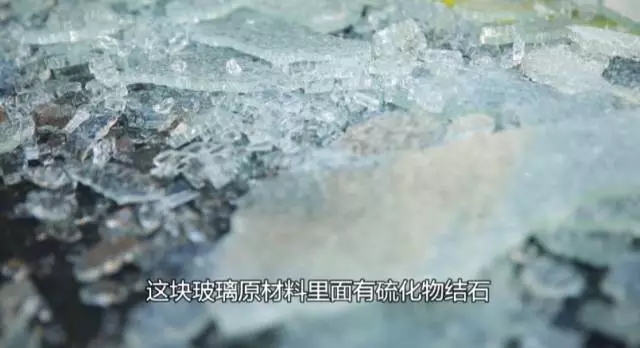

鼎昇科技生产总监锁应桥说，这块玻璃原材料里面有硫化物结石，经过实验冷热膨胀以后，硫化物结石引起玻璃产生微裂纹，从而导致玻璃自爆。

冷热不均是钢化玻璃自爆的诱因，根本原因还是玻璃品质不达标。玻璃原片有杂质，受温差影响，就会改变整片玻璃的应力，产生自爆。

除了内在杂质过多，设计和施工对玻璃自爆也有关系。

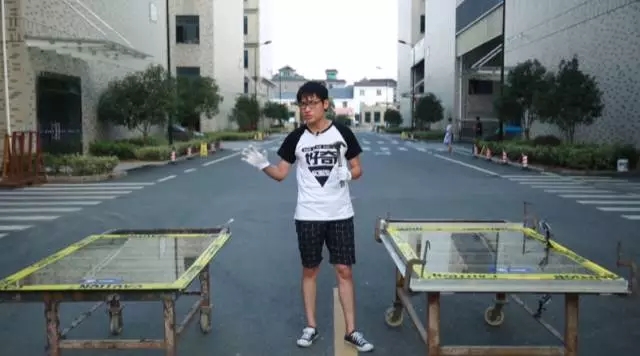

两块钢化玻璃，相同的尺寸，相同的厚度，都是经过检验合格的产品。

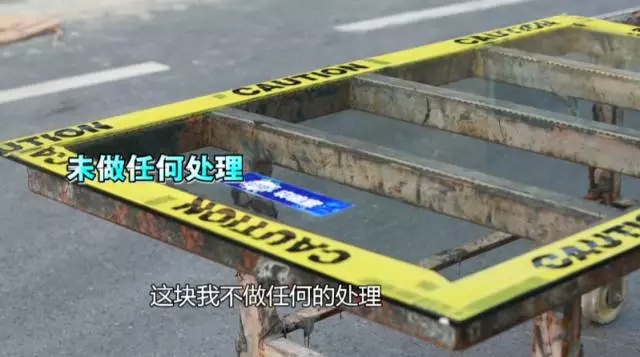

一块不做任何的处理

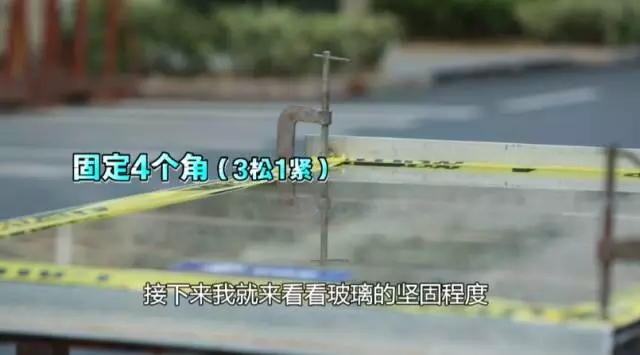

另一块对4个角进行加固，3个松1个紧，来看看玻璃的坚固程度会不会有区别。

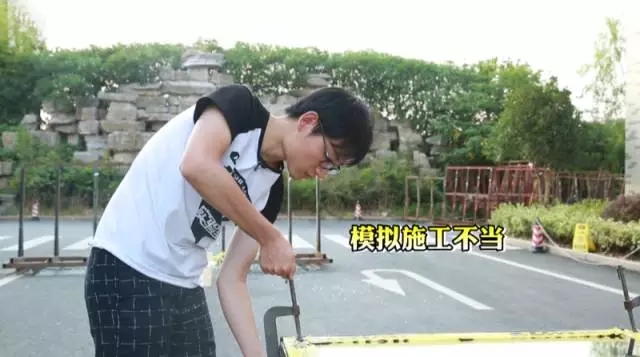

安装加固钢化玻璃时，要求四周受力均匀。但大史故意在其中一个角拧紧螺丝，来模拟施工不当的情况。

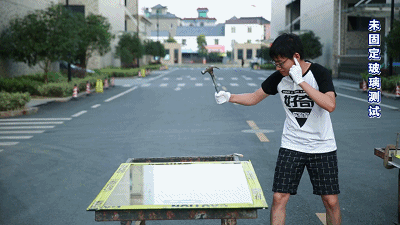

没做任何处理的钢化玻璃了很多下都没破

有螺丝的钢化玻璃两锤就碎了

所以，看上去很坚固耐用的钢化玻璃，只要应力结构发生改变，就会变得非常脆弱。

现代玻璃生产技术不能完全消除硫化镍杂质的存在，夏天又是幕墙构件最容易变形的季节，多重原因之下，钢化玻璃就容易发生自爆。

根据我国《建筑玻璃应用技术技程》的规定，凌空面3米以上的幕墙，必须采用夹胶玻璃。夹胶玻璃就是中间有层胶水，即便自爆也不会脱落，安全性很高。如果你看到有高楼钢化玻璃自爆掉落的，那肯定就偷工减料了。
